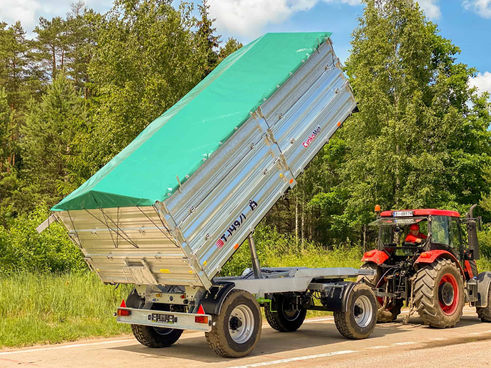

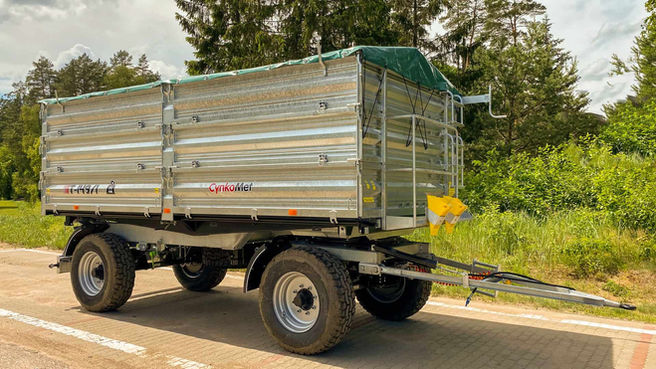

PIEKABE T-149/1 EU
TEHNISKIE DATI
• Tips/Variants/Versija saskaņā ar ES homologāciju T-1 B21 71
• Administratīvā iekraušanas jauda ~ 12 840 kg*
• Tehniskā kravnesība 14 000 kg
• Pilnas masas vērtējums saskaņā ar PL noteikumiem 18 000 kg
• Pilnas masas vērtējums saskaņā ar Direktīvu 2015/208 (tikai slodze uz asīm) 18 000 kg
• Pašmasa (bez sienu pagarinājumiem)~5160 kg* (ar pagarinājumiem – standarta aprīkojumā)
• Asu skaits 2
• Garums 7350 mm
• Platums 2550 mm
• Augstums bez pagarinājumiem ~2175 mm
• Augstums ar pagarinājumiem ~2975 mm
• Kastes tips Sānu siena, palešu tipa
• Kravas kastes iekšpuses garums 5140 mm
• Kravas kastes iekšpuses platums priekšā/aizmugurē 2430 mm
• Kastes sienu augstums (bez pagarinājumiem) 1600 mm (800+800)
• Platformas augstums no pamatnes ~1375 mm
• Grīdas/sienas loksnes biezums 5/2 mm
Detalizēta specifikācija
• Iekraušanas virsma1 2,5 m2
• Iekraušanas kapacitāte – bez pagarinājumiem (ar pagarinājumiem) 10 m3 (20 m3)
• Riteņu sliedes 1900 mm
• Riteņu bāze 3460 mm
• Piekare paraboliskās atsperes
• Jūgstieņa sakabes augstums – min.480 mm
• Jūgstieņa sakabes augstums – maks.1190 mm
• Maksimālā pieļaujamā vertikālā slodze uz asi 1. 9000 kg 2. 9000 kg
• Riepu izmērs 385/65-22,5
• Projektēšanas ātrums 40 km/h
• Minimālā traktora jaudas nepieciešamība 73,5 kW / 100 ZS
• Kravas kastes apgāšanās leņķis (atpakaļ/sāniski) 45 / 50
• Izgāšanas sistēma trīsvirzienu
UNKCIJAS UN PIEDERUMI
• Sienas augstums 800 mm, biezums 2 mm, karsti cinkota – dalītas sānu sienas
• Sienas pagarinājumi, augstums 800 mm, biezums 2 mm, karsti cinkoti – dalīti sānu sienas pagarinājumi
• Sienu centrālā skrūvju bloķēšana (apakšējās sānu dēļi)
• Ārējās kāpnes un pakāpieni kravas kastes iekšpusē – karsti cinkoti – ar neslīdošiem pakāpieniem, kas atvieglo piekļuvi kravas kastei
• Kravas kastes apkopes balsts, karsti cinkots
• “Y” tipa jūgstienis ar maināmu galu, homologēts saskaņā ar ANO EEK Noteikumiem Nr. 55 un
167/2013*2015/208 ND
• Skrūvēts sakabes spriegošanas elements, diametrs 40
• Karstās cinkošanas kravas kastes rāmis
• Kravas kastes rāmja galvenās sijas (ar mainīgu šķērsgriezumu) izgatavotas no
6 mm biezām, saliektām, augstas stiprības loksnēm. Profila šķērsgriezums augstākajā punktā 110 × 300 mm.
• Cinkota kravas kastes grīda, sametināta no divām 5 mm biezām loksnēm, pieskrūvēta un kniedēta
• Karstcinkots apakšējais rāmis (konstrukcijas aizsardzība no ārpuses un iekšpuses ar profiliem),
rāmja sijas izgatavotas no 250x150x8 un 150x150x8 slēgtām sekcijām
• Stāvbremze ar kloķi
• Graudu lūka, karsti cinkota, ar aizsprostojumu aizmugurējā sienā
• 2 regulējamas atsperes, kas atbalsta jūgstieni
• Homologēts, karsti cinkots buferis
• Sānu sienas saites
• Paletes platums
• Apgāšanas iekārta ir aizsargāta pret pārmērīgu kastes slīpumu ar noslēgvārstu
• Apgaismojuma instalācijas savienotāja kabelis ar 7 kontaktu 12 V spraudni
• 12 V apgaismojums, homologēts, aizmugurējie spuldzīšu lukturi, LED perimetra apgaismojums
• Kravas kastes hidrauliskā izgāšanas uzstādīšana, kas izgatavota no cinkota tērauda caurulēm un elastīgām šļūtenēm
• Hidrauliskie savienotāji traktoram, tips ISO 7241-1 DN 12.5
• Homologēta, divkontūru, pneimatiskā bremžu sistēma ar automātisku bremzēšanas spēka regulēšanu un izeju otrajai piekabei.
• Aizmugurējā hidrauliskā, elektriskā un bremžu izvade uz otro piekabi
• Jauni 385/65 R22.5 diski
• Asis no atzīta ADR uzņēmuma, pilna sija ar 90 mm kvadrātveida šķērsgriezumu, 406×120 bremzes
• Paraboliska lokšņu atsperu piekare
• Divi riteņu ķīļi, kas ievietoti cinkotās kabatās
• Teleskopiska piekare ar šarnīrveida piekari, piecu līmeņu ar 1980 mm soli. Lietderīgais spēks piektajā
līmenī ar diametru 140 mm, pie nominālā spiediena 20 MPa = 307,9 kN (31,4 T).
• Riteņu spārni
PAPILDU APRĪKOJUMS
• Rezerves riteņa vinča ar karsti cinkotu riteņa piekari
• Karstcinkots tenta rāmis no 40x40x3 slēgtiem profiliem
• Karstās cinkošanas rene precīzai izgāšanai
• Karstcinkota darba platforma
• Pilns LED apgaismojums
• Homologēta, hidrauliska divu kontūru bremžu sistēma ar automātisku bremzēšanas spēka regulēšanu
• 385/65 R22.5 “jauns” rezerves ritenis
• Sarullējams brezents
• Hidrauliskais ātrais savienotājs ar spiediena neitralizatoru šļūtenē
• Brīdinājuma trīsstūris (zīme, kas atšķir lēni braucošus transportlīdzekļus)
• DUPLEX – krāsotas sienas
• DUPLEX – krāsots pagarinājumu komplekts
• Sakabes stieņa acs 50 mm
• Sānu (velosipēdu) sargu komplekts
• Automātiska sakabe otrajai piekabei
• Manuāla sakabe otrajai piekabei
• Ūdens tvertne + ziepju dozators
• Instrumentu kaste
