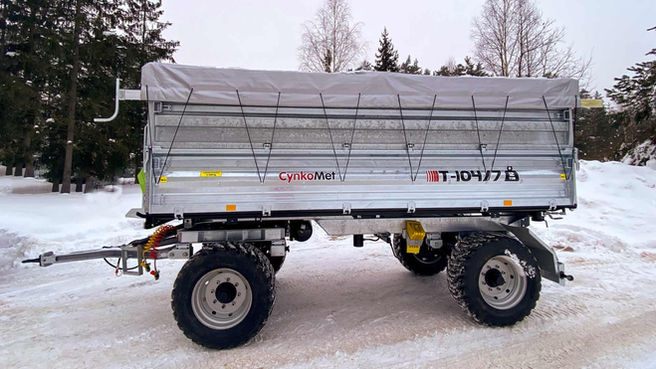

PIEKABE T-104/7 EU
TEHNISKIE DATI
• Tips/Variants/Versija saskaņā ar ES homologāciju T-1 A21 71
• Administratīvā iekraušanas jauda~12 300 kg*
• Tehniskā kravnesība~12 300 kg*
• Pilnas masas vērtējums saskaņā ar PL noteikumiem 16 000 kg
• Pilnas masas vērtējums saskaņā ar Direktīvu 2015/208
(tikai slodze uz asīm) 16 000 kg
• Pašmasa (bez sienu pagarinājumiem)~3700 kg*
• Asu skaits 2
• Garums 6820 mm
• Platums 2550 mm
• Augstums bez pagarinājumiem~2210 mm
• Augstums ar pagarinājumiem~2810 mm
• Kastes tipsSānu siena, palešu tipa
• Kravas kastes iekšpuses garums 4510 mm
• Kravas kastes iekšpuses platums priekšā/aizmugurē 2415 mm
• Kastes sienu augstums (bez pagarinājumiem) 800 mm
• Platformas augstums no pamatnes ~1410 mm
• Grīdas/sienas loksnes biezums 5 / 2,5 mm
• Iekraušanas virsma 10,9 m2
* – svars bez kravas un kravnesība var atšķirties atkarībā no piekabes aprīkojuma
Detalizēta specifikācija
• Iekraušanas kapacitāte – bez pagarinājumiem:8,7 m3
• Iekraušanas kapacitāte ar pagarinājumiem 600 pagarinājumi:15,2 m3,
• Iekraušanas kapacitāte 800 pagarinājumi:17,4 m3
• Riteņu sliedes 1900 mm
• Riteņu bāze 3035 mm
• Piekare paraboliskās atsperes
• Jūgstieņa sakabes augstums – min.550 mm
• Jūgstieņa sakabes augstums – maks.1200 mm
• Maksimālā pieļaujamā vertikālā slodze uz asi 1. 8000 kg 2. 8000 kg
• Riepu izmērs 385/65 R22.5
• Projektēšanas ātrums 40 km/h
• Minimālā traktora jaudas nepieciešamība 58,8 kW / 80 ZS
• Kravas kastes apgāšanās leņķis (atpakaļ/sāniski) 45 / 50
• Izgāšanas sistēma trīsvirzienu
FUNKCIJAS UN PIEDERUMI
• Sienas augstums 800 mm, biezums 2,5 mm, karsti cinkota
• Sienu centrālā skrūvju bloķēšana (apakšējās sānu dēļi)
• Ārējās kāpnes un pakāpieni kravas kastes iekšpusē – karsti cinkoti – ar neslīdošiem pakāpieniem, kas atvieglo piekļuvi
kravas kastei
• Kravas kastes apkopes balsts, karsti cinkots
• “Y” tipa jūgstienis ar maināmu galu, homologēts saskaņā ar ANO EEK Noteikumiem Nr. 55 un
167/2013*2015/208 ND
• Skrūvēts sakabes spriegošanas elements, diametrs 40
• Karstās cinkošanas kravas kastes rāmis
• Kravas kastes rāmja galvenās sijas (ar mainīgu šķērsgriezumu) izgatavotas no saliektām augstas stiprības loksnēm
• Cinkota kravas kastes grīda, sametināta no divām 5 mm biezām loksnēm, pieskrūvēta un kniedēta
• Karstcinkots apakšējais rāmis (konstrukcijas aizsardzība no ārpuses un iekšpuses ar profiliem), rāmja sijas izgatavotas no 200x80x6 un 160x80x6 slēgtām sekcijām
• Stāvbremze ar kloķi
• Graudu lūka, karsti cinkota, ar aizsprostojumu aizmugurējā sienā
• 2 regulējamas atsperes, kas atbalsta jūgstieni
• Homologēts, karsti cinkots buferis
• Sānu sienu spriegošanas plakanie stieņi
• Paletes platums
• Apgāšanas iekārta ir aizsargāta pret pārmērīgu kastes slīpumu ar noslēgvārstu
• Apgaismojuma instalācijas savienotāja kabelis ar 7 kontaktu 12 V spraudni
• 12 V apgaismojums, homologēts, aizmugurējie spuldzīšu lukturi, LED perimetra apgaismojums
• Kravas kastes hidrauliskā izgāšanas uzstādīšana, kas izgatavota no cinkota tērauda caurulēm un elastīgām šļūtenēm
• Hidrauliskie savienotāji traktoram, tips ISO 7241-1 DN 12.5
• Homologēta, divkontūru, pneimatiskā bremžu sistēma ar automātisku bremzēšanas spēka regulēšanu un izeju otrajai piekabei.
• Aizmugurējā hidrauliskā, elektriskā un bremžu izvade uz otro piekabi
• Jauni 385/65 R22.5 diski
• Asis no atzīta ADR uzņēmuma, pilna sija ar 90 mm kvadrātveida šķērsgriezumu, 406 x 120 bremzes
• Paraboliska lokšņu atsperu piekare
• Divi riteņu ķīļi, kas ievietoti cinkotās kabatās
• Teleskopisks izpildmehānisms ar šarnīrveida piekari, četrlīmeņu ar 1700 mm soli. Lietderīgais spēks ceturtajā līmenī ar diametru 120 mm, pie nominālā spiediena 16 MPa = 180 kN (~18,3 T).
• Riteņu spārni
PAPILDU APRĪKOJUMS
• Rezerves riteņa vinča ar karsti cinkotu riteņa piekari**
• Karstcinkots tenta rāmis no 40x40x3 slēgtiem profiliem
• Karstās cinkošanas 600 mm sienas pagarinājumi, biezums 2,5 mm
• Karstās cinkošanas 800 mm sienas pagarinājumi, biezums 2,5 mm
• Karstās cinkošanas rene precīzai izgāšanai
• Karstcinkota darba platforma
• Pilns LED apgaismojums
• Homologēta, hidrauliska divu kontūru bremžu sistēma ar automātisku bremzēšanas spēka regulēšanu
• Piemaksa par “jauniem” 400/60 22,5 diskiem
• 400/60 22,5 “jauns” rezerves ritenis
• 385/65 R22.5 “jauns” rezerves ritenis
• Sarullējams brezents
• Hidrauliskais ātrais savienotājs ar spiediena neitralizatoru šļūtenē
• Brīdinājuma trīsstūris (zīme, kas atšķir lēni braucošus transportlīdzekļus)
• DUPLEX – krāsotas sienas
• DUPLEX – krāsots pagarinājumu komplekts
• Sakabes stieņa acs 50 mm
• Sānu (velosipēdu) sargu komplekts
• Automātiska sakabe otrajai piekabei
• Manuāla sakabe otrajai piekabei
• Ūdens tvertne + ziepju dozators**
• Instrumentu kaste**
** – rezerves riteņa vinčas ar riteņa piekari uzstādīšanas gadījumā nav iespējams uzstādīt ūdens tvertni ar ziepju dozatoru un instrumentu kasti.
