N-114 ZEUS EU IZKLAIDĒTĀJS
TEHNISKIE DATI
• Tips/Variants/Versija saskaņā ar ES homologāciju N-1 910 71
• Administratīvā iekraušanas jauda 6360 kg (7360 kg ar K80
stiprinājumu)
• Tehniskā kravnesība~14360 kg*
• Pilnas masas vērtējums saskaņā ar PL noteikumiem 20 000 kg (21 000 kg ar K80 stiprinājumu)
• Pilnas masas vērtējums saskaņā ar Direktīvu 2015/208
(tikai slodze uz asīm) 10 000 kg
• Pašmasa~ 6640 kg
• Asu skaits 1
• Adapteris A2V adapteris – 2 vertikālas mucas
• Garums 7870 mm
• Platums 2910 mm
• Augstums 3250 mm
• Iekraušanas telpas ārējais garums (gora) 4640 mm
• Iekraušanas kastes iekšējā platums 1410 / 2470 mm
• Iekraušanas kastes sienu augstums 1480 mm
• Platformas augstums no pamatnes 1345 mm
• Iekraušanas augstums 2825 mm
• Grīdas/sienas loksnes biezums 3/4 mm
• Konveijera piedziņa Hidrauliskā slēdzene
• Adaptera piedziņa Mehāniski no jūgvārpstas
• Atveramas sānu sienas Nē
* – pašmasa un kravnesība var atšķirties atkarībā no aprīkojuma
Detalizēta specifikācija
• Iekraušanas kapacitāte (iekraušana 5 cm virs sānu sienām) 12,7 m3 (ar kaudzi 15,5 m3)
• Riteņu sliedes 2155 mm
• Piekare stingrs
• Maks. vertikālā jūgstieņa cilpas slodze 3000 kg (4000 kg ar K80 stiprinājumu)
• Jūgstieņa sakabes augstums – apakšējā pozīcija 540 mm
• Vilkšanas stieņa sajūga augstums – augšējā pozīcija 760 mm
• Maksimālā pieļaujamā ass slodzeadministratīvie 10 000 kg (tehniskie 17 000 kg)
• Riepu izmērs 580/70 R38
• Projektēšanas ātrums 30 km/h
• Minimālā traktora jaudas nepieciešamība 88 kW/120 km
• Izkliedēšanas platums atkarībā no izmantotā kūtsmēslu daudzuma~18–24 mēneši**
** – izkliedēšanas platums var atšķirties no norādītā platuma atkarībā no izmantotā materiāla
FUNKCIJAS UN PIEDERUMI
• Sānu sienas, kas saliektas ar vienu 4 mm biezu S355 tērauda loksni, kuras augstums ir 1480 mm, ar karsti cinkotiem sienu pastiprināšanas profiliem.

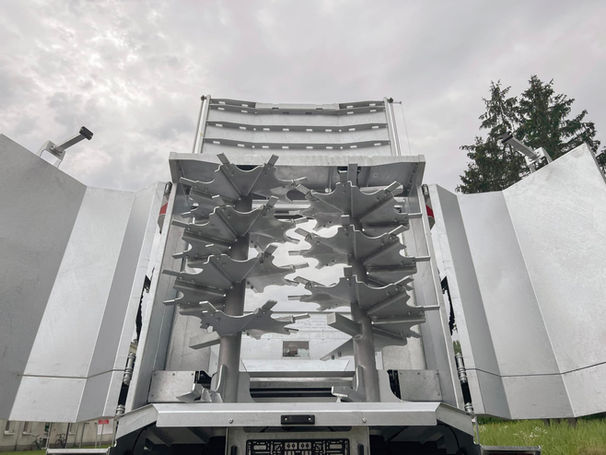

• A2V adapteris – 2 līdzsvaroti slīpi vertikāli cilindri ar pieskrūvētiem nažiem, ar kaļķa plāksni, karsti cinkots
• Maināma grīda, kas izgatavota no karstgalvanizētas plakanas loksnes

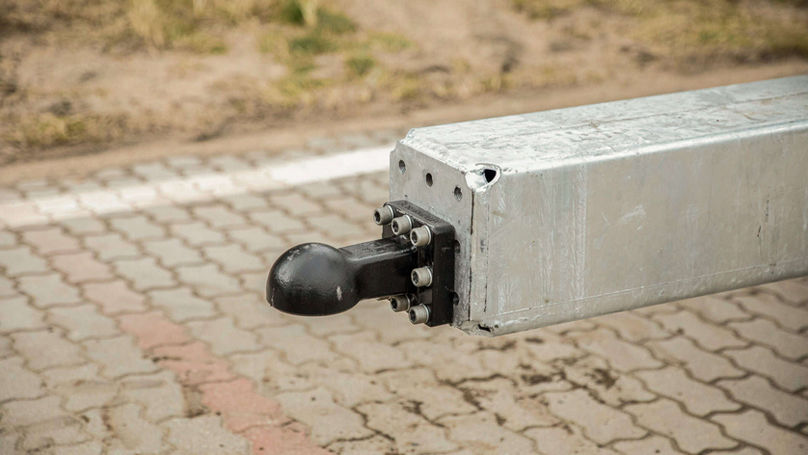

• Triecienus absorbējoša, homologēta, karstgalvanizēta jūgstieņa ar maināmu sakabes cilpu saskaņā ar ANO EEK Noteikumiem 55
• Jūgstieni amortizē un pozicionē hidrauliskie cilindri ar diviem akumulatoriem.
• Konveijera hidrauliskā virzīšana ar bezpakāpju regulēšanu un pārslodzes vārstu
• Karstgalvanizēta hidrauliska aizmugurējā siena
• Karstgalvanizēti dalītie deflektori, kas atveras hidrauliski
• Karstcinkots priekšējais aizsargs, kas atbilst drošības prasībām
• Skrūvēts jūgstieņa diametrs 50
• Karstcinkots atbalsta rāmis, kas izgatavots no paaugstinātas stiprības tērauda loksnēm
• Hidrauliskā vārpstas balsts, daļēji karsti cinkots
• Karstcinkota konveijera ķēde – 14 × 50 posmi
• Maināmas, karsti cinkotas konveijera lentes, kas izgatavotas no metalurģiskā C65 profila
• Stāvbremze, kas izgatavota ar atsperu membrānas cilindru palīdzību
• Karstgalvanotas salokāmas ārējās kāpnes ar neslīdošiem pakāpieniem, kas atvieglo piekļuvi kravas kastei
• Zvaigžņu riteņi, kas izgatavoti no sfēriska grafīta čuguna
• ES homologācija
• Apgaismojuma instalācijas savienotāja kabelis ar 7 kontaktu 12 V spraudni
• 12 V apgaismojums, homologēts, spuldzēm
• Pneimatiskā divu kontūru bremžu sistēma ar manuālu bremzēšanas spēka regulēšanu
• Hidrauliskās iekārtas, kas izgatavotas no cinkota tērauda caurulēm un elastīgām šļūtenēm
• Hidrauliskie savienotāji traktoram, tips ISO 7241-1 DN 12.5
• Jauni 580/70 R38 diski
• Asis no slavenā ADR uzņēmuma, pilna sija ar 150 mm kvadrātveida šķērsgriezumu, 406 x 140 bremzes
• Citi elementi
• Divi riteņu ķīļi, kas ievietoti cinkotās kabatās
• Šarnīrveida vārpsta savienošanai ar traktoru
• Stingra piekare
• Kardānvārpstas, kas savienotas ar šarnīrveida jūgvārpstām, kas aprīkotas ar sajūgu, kas aizsargā transmisiju: berzes un vienvirziena
• Maināmi adaptera asmeņi
• Maināmas, cinkotas grīdas konveijera slokšņu sliedes
• Koka slīdņi konveijera ķēdēm zem augšējā rāmja
• Grīdas konveijers, ko darbina divas transmisijas, katra 4000 Nm
• Karstcinkots kronšteins savienotājiem, regulējams
• Sienas kronšteini, kas aprīkoti ar pastiprinātu malu blīvējumu, novēršot sienu cinkotā pārklājuma bojājumus
• Aizmugurējās sienas atvēruma augstuma indikators
• Dubļu sargi ar atlokiem
PAPILDU APRĪKOJUMS
• Pilns LED apgaismojums
• Hidrauliskais ātrais savienotājs ar spiediena neitralizatoru šļūtenē
• Platleņķa šarnīrveida
jūgvārpsta Brīdinājuma trīsstūris (zīme, kas atšķir lēni braucošus transportlīdzekļus)
• Digitālā vadība – konveijera piedziņas vadība, aizmugurējā siena, jūgstienis, hidrauliskais jūgstieņa atbalsts, hidrauliskie deflektori
• Konveijera hidrauliskā padeve ar elektrisko vadību traktora kabīnē
• K80 jūgstieņa sakabe (atļautā jūgstieņa cilpas slodze līdz 4000 kg)
• Karstās cinkošanas apdare pārbaudes logam
