CynkometPašizgāzēju piekabesES homologācija

T-517 12T EU

Kravnesība (tehniskā): 16 000 kg
Kravnesība (reģistrētā): 12 000 kg
Tilpums bez/ar papildbortiem: 8.7 m³ (15.2 m³)
Kravas laukums: 10.9 m²

§ 01 / Apraksts

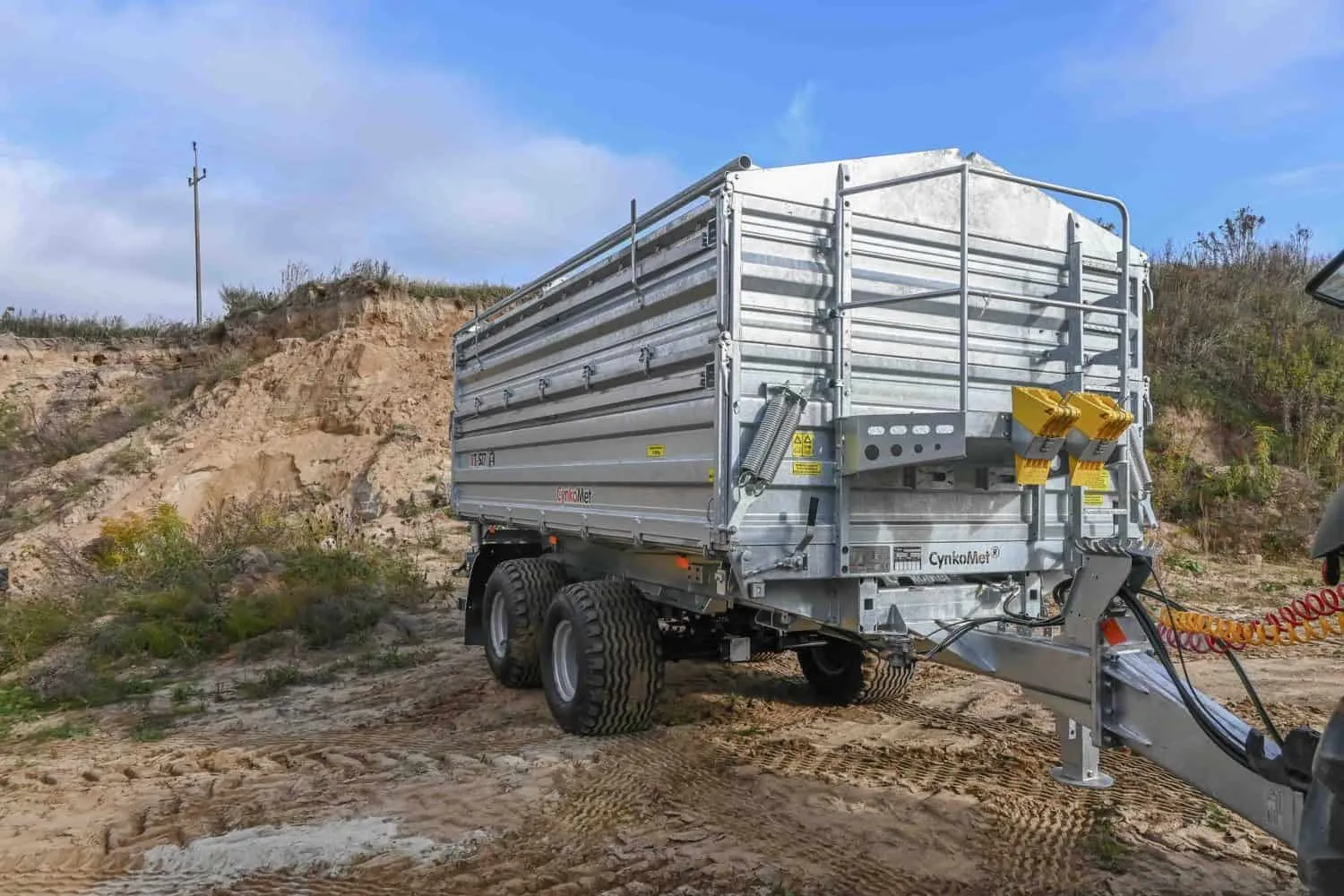

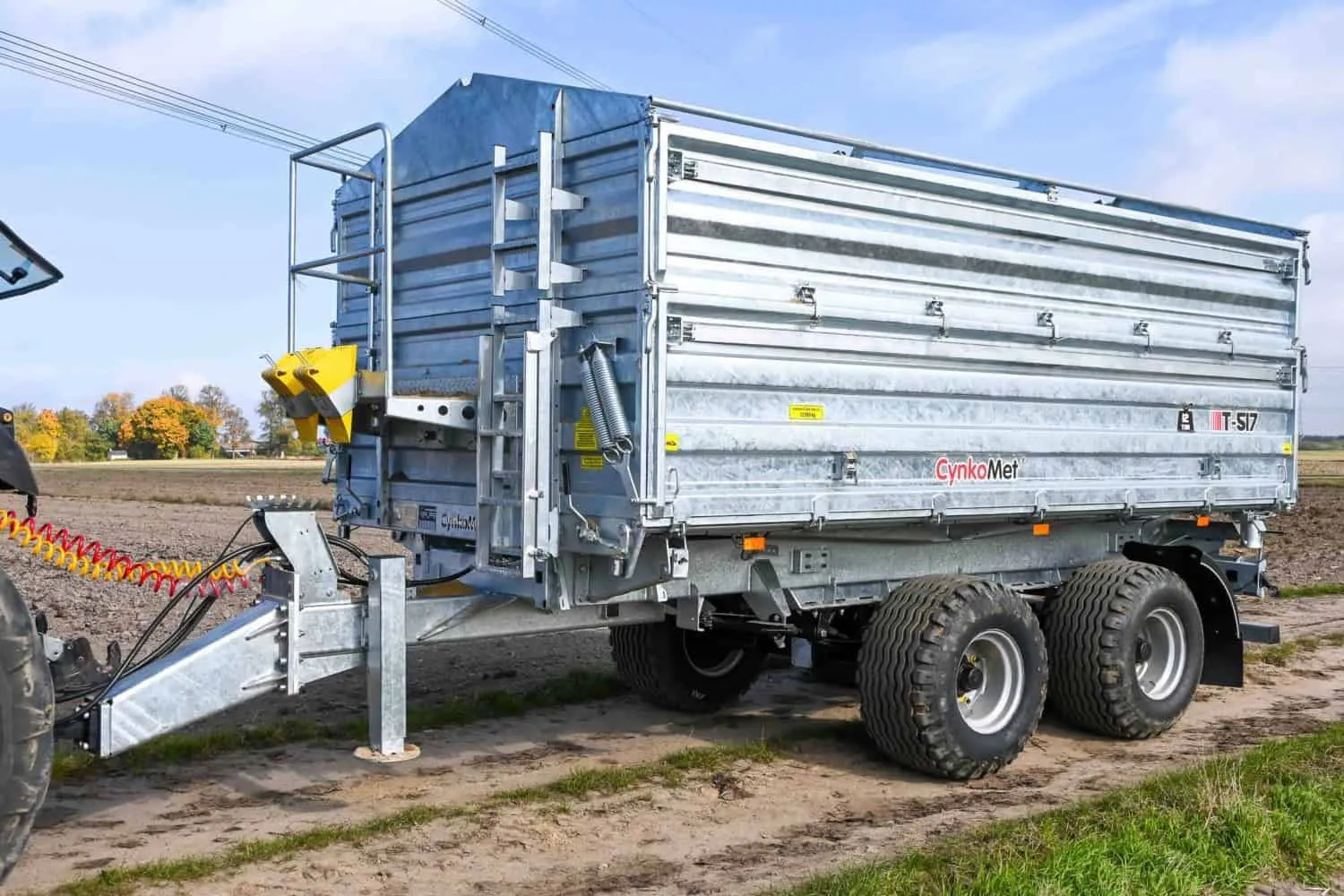

Universāla tandēma trīspusējā pašizgāzēja piekabe ar paletes platuma kasti, 12 000 kg atļautā kravnesība (tehniskā 16 000 kg) un 8,7 m³ (ar uzliktņiem 15,2 m³) tilpums – graudiem, beramām kravām un sakņaugiem. Karsti cinkots rāmis un virsbūve ilgam kalpošanas laikam. ES tipa apstiprinājums braukšanai pa koplietošanas ceļiem.

§ 01.1 / Aprīkojums un īpašības

Bortu augstums 800 mm, biezums 2 mm, karsti cinkoti
Centrālā bortu fiksācija (apakšējie borti)
Ārējās kāpnes un pakāpieni kravas kastes iekšpusē, karsti cinkoti, ar pretslīdes pakāpieniem ērtākai piekļuvei
Karsti cinkots kravas kastes servisa balsts
Stingrs dīselis pievienošanai traktora apakšējai vai augšējai sakabei, ar maināmu cilpu, homologēts. Regulējams dīseļa augstums
Pieskrūvējama dīseļa cilpa Ø40
Kravas kastes rāmis karsti cinkots
Kravas kastes rāmja galvenās garensijas (ar mainīgu šķērsgriezumu) no liektām paaugstinātas izturības tērauda loksnēm
Cinkota kravas kastes grīda, sametināta no divām 5 mm loksnēm, pieskrūvēta un kniedēta
Apakšējais rāmis karsti cinkots (profili aizsargāti no iekšpuses un ārpuses), rāmja garensijas no 250x100x5 slēgtajiem profiliem
Manuāla stāvbremze ar kloķi
Karsti cinkots graudu izbēršanas aizbīdnis ar fiksatoru aizmugures bortā
Hidrauliskais dīseļa balsts ar iebūvētu hidraulisko slēdzeni
Homologēts karsti cinkots buferis

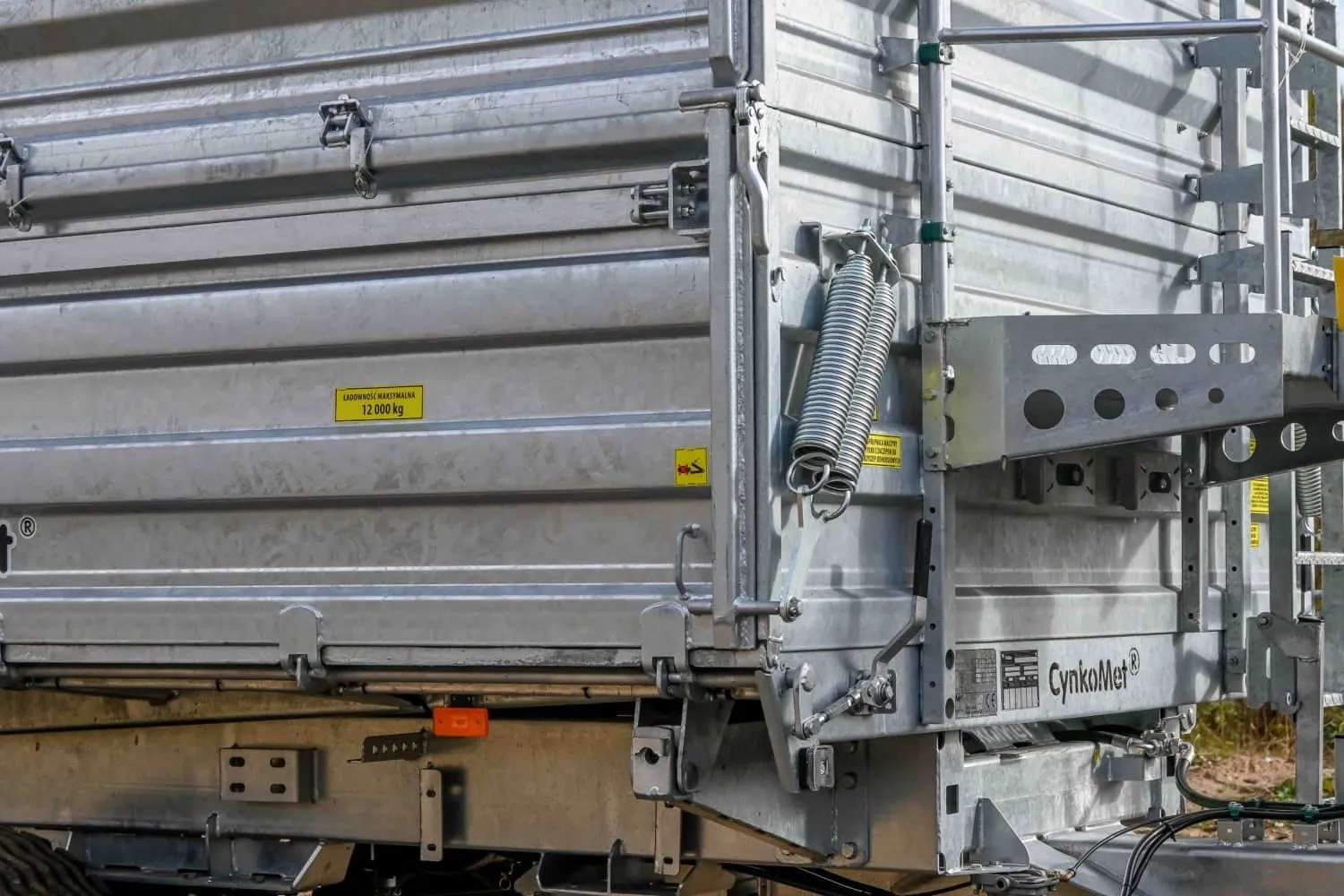

Bortu savilcējplāksnes
Izgāšanas sistēma aizsargāta ar noslēgvārstu pret pārmērīgu kastes sasvēršanos
Apgaismojuma pieslēguma kabelis ar 7 kontaktu 12V kontaktdakšu
12V apgaismojums, homologēts, LED
Hidrauliskās sistēmas no galvaniski cinkotām tērauda caurulēm un elastīgām šļūtenēm
Hidrauliskie pieslēgumi traktoram, ISO 7241-1 DN 12,5
Homologēta divvadu pneimatiskā bremžu sistēma ar automātisku bremzēšanas spēka regulēšanu un izvadu otrai piekabei
Aizmugurējie hidraulikas, elektrības un bremžu izvadi otrai piekabei
Jauni riteņi 385/65 R22.5
Asis no atzītā ražotāja ADR, pilna 90 mm kvadrātsija, bremzes 350×90
Piekare uz paraboliskajām atsperēm
Divi riteņu ķīļi cinkotos turētājos
Četrpakāpju teleskopiskais cilindrs ar šarnīra stiprinājumu, gājiens 1700 mm. Lietderīgais spēks ceturtajā pakāpē (Ø120 mm) pie nominālā spiediena 16 MPa = 180 kN (~18,3 t)
Riteņu dubļusargi

§ 02 / Tehniskie dati

Tehniskie dati — Cynkomet T-517 12T EU
01Virsbūves tips	Atveramie borti, paletes platuma
02Kravnesība (tehniskā)	~16 000 kg
03Kravnesība (reģistrētā)	~12 000 kg
04Min. traktora jauda	62.5 kW / 85 ZS
05Tilpums bez/ar papildbortiem	8.7 m³ (15.2 m³)
06Konstruktīvais ātrums	40 km/h
07ES tips / variants / versija	T-4 420 31 T-4 520 31
08Pašmasa	~4 000 kg
09Pilna masa (Polijas noteikumi)	16 000 kg
10Pilna masa (ES 2015/208, asis)	14 000 kg
11Maks. ass slodze	1. 7 000 kg 2. 7 000 kg
12Maks. slodze uz dīseli	2 000 kg
13Garums	6 490 mm
14Platums	2 550 mm
15Augstums bez papildbortiem	~2 140 mm
16Augstums ar papildbortiem	~2 740 mm
17Riteņu bāze	1 350 mm
18Riteņu atstatums	1 900 mm
19Izgāšanas sistēma	Uz trim pusēm
20Izgāšanas leņķis (sānis/atpakaļ)	45 / 50
21Kastes iekšējais garums	4 510 mm
22Kastes iekš. platums (p./a.)	2 415 mm
23Bortu augstums	800 mm
24Grīdas / bortu loksnes biezums	5 / 2 mm
25Kravas laukums	10.9 m²
26Platformas augstums	~1 285 mm
27Asis	2 (tandēms)
28Piekare	Paraboliskās atsperes
29Riepas	500/50-R17
30Dīseļa sakabes augstums (min.)	~570 mm
31Dīseļa sakabes augstums (maks.)	~1 150 mm
