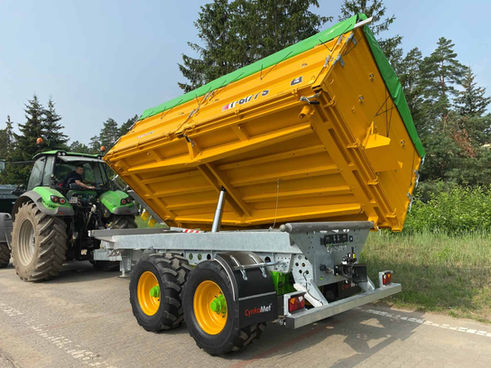

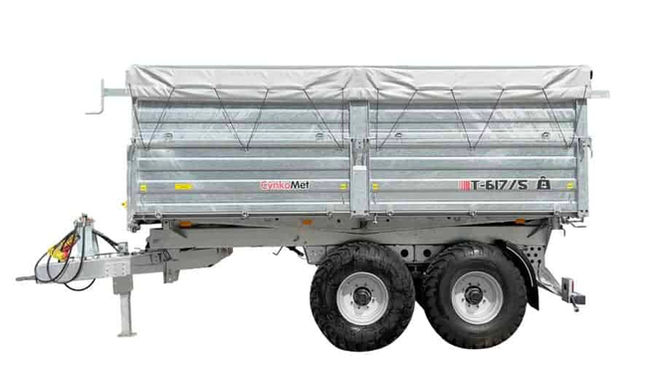

TANDĒMA PIEKABE T-617/5 12T EU
TEHNISKIE DATI
• Tips/Variants/Versija saskaņā ar ES homologāciju T-4 720 61
• Administratīvā kapacitāte~ 15 500 kg* (16 500 kg ar K80 stūres stieni)
• Tehniskā kravnesība ~ 15 500 kg* (16 500 kg ar K80 stūres stieni)
• Pašmasa (bez pagarinājumiem) ~5500 kg*
• Asu skaits 2 (tandēms)
• Garums 7230 mm
• Platums 2550 mm
• Augstums bez pagarinājumiem ~2365 mm
• Augstums ar pagarinājumiem ~3165 mm
• Kastes tips Bufete, palete
• Kravas kastes iekšējais garums 5140 mm
• Kravas kastes iekšējais platums priekšā/aizmugurē 2430 mm
• Kastes sienu augstums (bez pagarinājumiem) 1600 mm (800+800)
• Platformas augstums no zemes ~1565 mm
• Grīdas/sienas loksnes biezums 5/2 mm
* – pašmasa un kravnesība var atšķirties atkarībā no piekabes aprīkojuma
Detalizēta specifikācija
• Iekraušanas zona 12,5 m2
• Celtspēja – bez pagarinājumiem (ar pagarinājumiem)10 m3 (20 m3)
• Riteņu bāze 1900 mm
• Riteņu bāze 1320 mm
• Piekare paraboliskās atsperes
• Maksimālā vertikālā slodze uz jūgstieņa cilpu 3000 kg (4000 kg ar K80 šķērsstieni)
• Maksimāli pieļaujamā vertikālā ass slodze 1. 9000 kg 2. 9000 kg
• Riepu izmērs 385/65 R22.5
• Projektēšanas ātrums 40 km/h
• Minimālā traktora jaudas prasība 81 kW / 110 ZS
• Kravas kastes apgāšanās leņķis (aizmugurē/sānos) 45 / 50
• Izgāšanas sistēma trīspusējs
PRODUKTA ĪPAŠĪBAS UN APRĪKOJUMS
• Sienas augstums 800 mm, 2 mm bieza, karsti cinkota - dalītas sānu sienas
• Paplašinājumi, augstums 800 mm, biezums 2 mm, karsti cinkoti - sānu pagarinājumi dalīti
• Centrālā sienas slēdzene (apakšējās pusēs)
• Ārējās kāpnes un kājas kravas kastes iekšpusē ir karsti cinkotas, ar neslīdošiem pakāpieniem, lai ērti piekļūtu kravas kastei.
• Karstcinkots kravas kastes servisa atbalsts
• Karstcinkots jūgstienis ar nomaināmu cilpu, ar gumijas amortizāciju, homologēts
• Skrūvēta sakabes saite fi 50
• Karstcinkots kravas kastes rāmis
• Kravas kastes rāmja galvenie gareniskie elementi (ar mainīgu šķērsgriezumu) ir izgatavoti no saliektām, augstas stiprības tērauda loksnēm, kuru biezums ir 6 mm. Profila šķērsgriezums augstākajā punktā ir 110x300 mm.
• Cinkota kravas kastes grīda, sametināta no divām 5 mm biezām tērauda loksnēm, pieskrūvēta un kniedēta
• Karstcinkots apakšējais rāmis (konstrukcijas aizsardzība no ārpuses un profilu iekšpuses), rāmja sijas izgatavotas no slēgtiem profiliem 250x150x8
• Stāvbremze ar kloķi
• Karstcinkota graudu lūka ar slēdzeni aizmugurējā sienā
• Hidrauliskais jūgstieņa atbalsts ar iebūvētu hidraulisko fiksatoru
• Homologēts karstgalvanizēts buferis
• Virves, kas savieno malas
• Paletes platums
• Apgāšanas sistēma ir nostiprināta ar slēgvārstu pret pārmērīgu korpusa sasvēršanos.
• Apgaismojuma instalācijas savienojuma kabelis ar 7 kontaktu 12 V spraudni
• Pilns LED apgaismojums
• Hidrauliskās instalācijas, kas izgatavotas no elektrocinkotām tērauda caurulēm un elastīgām šļūtenēm
• Hidrauliskais savienojums ar traktoru, tips ISO 7241-1 DN 12.5
• Homologēta divlīniju pneimatiskā bremžu sistēma ar automātisku bremzēšanas spēka regulēšanu un signāla padevi otrai piekabei.
• Aizmugurējā hidrauliskā, elektriskā un bremžu izeja otrajai piekabei
• Jauni diski 385/65 R22.5
• Asis no slavenā ADR uzņēmuma, pilna sija ar kvadrātveida šķērsgriezumu 100 mm, bremzes 406×120
• Balstiekārta uz paraboliskām atsperēm
• Divi riteņu ķīļi, kas ievietoti cinkotās kabatās
• Teleskopisks cilindrs ar šarnīrveida piekari, piecu pakāpju, 1980 mm gājiens. Nominālais spēks piektajā pakāpē ar diametru 140 mm, pie 20 MPa spiediena = 307,9 kN (31,4 T).
• Riteņu spārni
PAPILDU APRĪKOJUMS
• Rezerves riteņa vinča ar karstcinkotu riteņa piekari
• Karstcinkots tenta rāmis no slēgtiem profiliem 40x40x3
• Karstās cinkošanas precīza izlādes lūka
• Karstcinkota darba platforma
• Homologēta divu kontūru hidrauliskā bremžu sistēma ar automātisku bremzēšanas spēka regulēšanu
• Papildus maksa par 550/60 R22.5 "jauniem" diskiem
• Rezerves ritenis 385/65 R22.5 "jauns"
• Rezerves ritenis 550/60 R22.5 "jauns"
• Sarullēts brezents
• Hidrauliskais ātrais savienotājs ar līnijas spiediena novadītāju
• Brīdinājuma trīsstūris (lēni braucoša transportlīdzekļa brīdinājuma zīme)
• DUPLEX – krāsotas sienas komplekts
• DUPLEX – krāsots pagarinājuma komplekts
• K80 sakabes savienojums
• Sānu pārsegu komplekts (velosipēdam)
• Automātiska sakabe otrajai piekabei
• Manuāla sakabe otrajai piekabei
