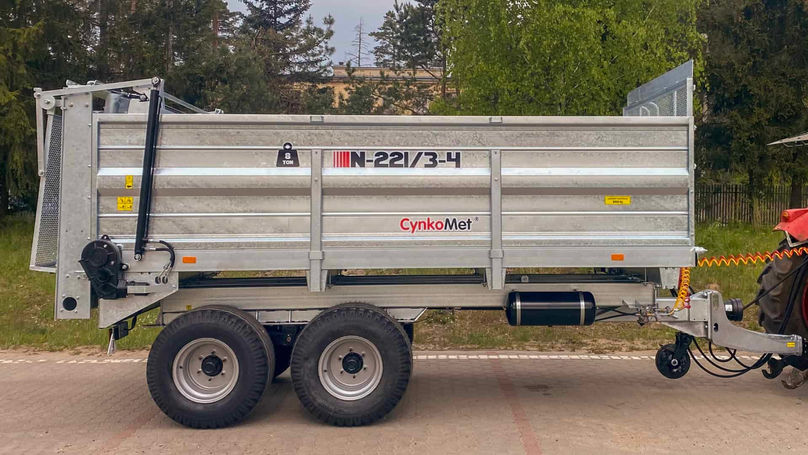

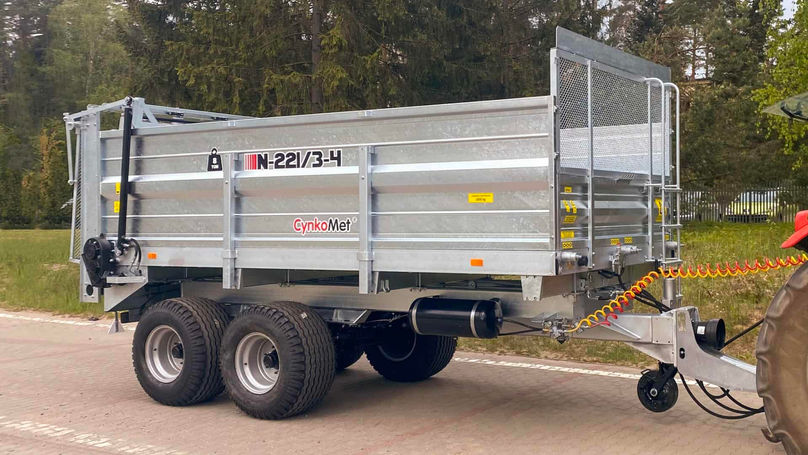

N-221/3-4 EU IZKLIEDĒTĀJS
TEHNISKIE DATI
• Tehniskā kravnesība ~8000 kg*
• Pilnas masas vērtējums saskaņā ar PL noteikumiem 11 640 kg
• Pašmasa ~3640 kg*
• Asu skaits 2 – tandēms
• Adapteris A4VS adapteris – 4 vertikālas mucas
• Garums 6540 mm
• Platums 2380 mm
• Augstums 2675 mm
• Iekraušanas telpas ārējais garums (gora) 4035 mm
• Iekraušanas kastes iekšējā platums 2085 mm
• Iekraušanas kastes sienu augstums 1000 mm
• Platformas augstums no pamatnes 1360 mm
• Iekraušanas augstums 2360 mm
• Grīdas/sienas loksnes biezums 3/2,5 mm
• Konveijera piedziņa Hidrauliskā slēdzene
• Adaptera piedziņa Mehāniski no jūgvārpstas
• Atveramas sānu sienas Nē
Detalizēta specifikācija
• Iekraušanas kapacitāte (iekraušana 5 cm virs sānu sienām) 8,9 m3
• Riteņu sliedes 1700 mm
• Piekare Tandēma – paraboliskās atsperes
• Maks. jūgstieņa cilpas slodze 2500 kg
• Jūgstieņa sakabes augstums – apakšējā pozīcija 420 mm
• Jūgstieņa sakabes augstums – augšējā pozīcija 1060 mm
• Maksimālā pieļaujamā ass slodze 1. – 5000 kg, 2. – 5000 kg
• Riepu izmērs 500/70-17
• Projektēšanas ātrums 30 km/h
• Minimālā traktora jaudas nepieciešamība 66 kW/90 km
• Izkliedēšanas platums atkarībā no izmantotā kūtsmēslu daudzuma~6–8 m**
FUNKCIJAS UN PIEDERUMI
• Sienas augstums 1000 mm – karsti cinkota
• A4VS adapteris – 4 slīpi vertikāli tārpu trumuļi ar diskiem un kaļķa plāksni, karsti cinkoti
• Maināma grīda, kas izgatavota no karstgalvanizētas plakanas loksnes
• Divpozīciju jūgstienis savienošanai ar traktora augšējo vai apakšējo uzkari, ar nomaināmu 50
mm cilpu, jūgstienis homologēts saskaņā ar ANO EEK Noteikumiem 55
• Konveijera hidrauliskā virzīšana ar bezpakāpju regulēšanu un pārslodzes vārstu
• Karstgalvanizēta hidrauliska aizmugurējā siena
• Karstgalvanots adaptera vāks
• Karstcinkots priekšējais aizsargs, kas atbilst drošības prasībām
• Skrūvēts jūgstieņa diametrs 50
• Augšējais un apakšējais rāmis karsti cinkots (konstrukcija aizsargāta no ārpuses un profilu iekšpuses)
• Taisns jūgstieņa balsts ar saliekamu tērauda riteni, daļēji karsti cinkots

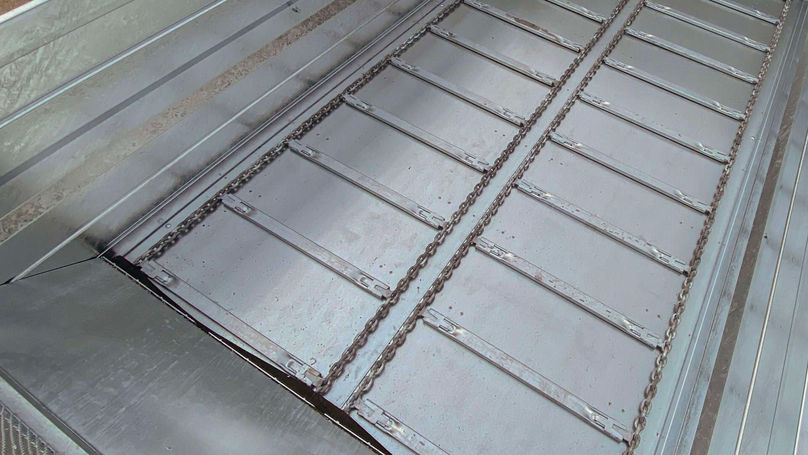

• karsti cinkota konveijera ķēde, posma diametrs 11 mm
• Nomaināmas karstgalvanizētas konveijera līstes
• Stāvbremze ar kloķi
• Ārējās kāpnes ar neslīdošiem pakāpieniem, kas atvieglo piekļuvi iekrāvēja kastei
• Zvaigžņu riteņi, kas izgatavoti no sfēriska grafīta čuguna
• Apgaismojuma instalācijas savienotāja kabelis ar 7 kontaktu 12 V spraudni
• 12 V apgaismojums, homologēts, aizmugurējie spuldzīšu lukturi, LED priekšējie lukturi, perimetra atstarotāji
• Divu līniju pneimatiskā bremžu sistēma
• Hidrauliskās iekārtas, kas izgatavotas no cinkota tērauda caurulēm un elastīgām šļūtenēm
• Hidrauliskie savienotāji traktoram, tips ISO 7241-1 DN 12.5
• Jauni 500/70-17 riteņi
• Asis no atzīta ADR uzņēmuma, pilna sija ar 80 mm kvadrātveida šķērsgriezumu, 300×90 bremzes
• Divi riteņu ķīļi, kas ievietoti cinkotās kabatās
• Šarnīrveida vārpsta
• Tandēma piekare uz paraboliskām lokšņu atsperēm
Papildu aprīkojums
Karstgalvanizēti tilpuma pagarinājumi ar hidraulisku aizmugurējo lūku – augstums 800 mm * (*
pagarinājumus nav iespējams uzstādīt kopā ar adapteri)
Papildu hidrauliskais sadalītājs traktoriem ar divām hidrauliskām izvadēm – aizmugurējās
sienas hidrauliskā vadība, hidrauliskais jūgstieņa atbalsts, grīdas transportiera piedziņa ieslēgšanai/noslēgšanai.
Hidrauliskais jūgstieņa atbalsts
Deflektors
Pilns LED apgaismojums
Hidrauliskais ātrais savienotājs ar spiediena neitralizatoru šļūtenē
Vienlīnijas pneimatiskā bremžu sistēma
Vienlīnijas hidrauliskā bremžu sistēma
Platleņķa šarnīrveida kardānvārpsta
Brīdinājuma trīsstūris
Digitālā vadība – konveijera piedziņas vadība, aizmugurējā siena, tilpuma lūka, hidrauliskais jūgstieņa atbalsts
Konveijera hidrauliskā padeve ar elektrisko vadību traktora kabīnē
Sakabes spriegojuma elements K80
